Các rủi ro và phương án kiểm soát tĩnh điện trong nhà máy sản xuất điện tử
Tĩnh điện là nguyên nhân hàng đầu gây lỗi sản phẩm trong quá trình sản xuất tại các nhà máy điện tử.
Trong bài viết này chúng ta hãy cùng tìm hiểu các nguyên nhân chính gây ra các hiện tượng trên cũng như thiết bị để đo đạc và kiểm tra.
Có 2 yếu tố chính gây ra:
1. Các nguồn phát sinh tĩnh điện trong quá trình sản xuất
|
Tên công đoạn |
Nguồn phát sinh |
Mức điện áp |
|
Dán tape chịu nhiệt cố định PCB vào JIG cố định Tem dán mã sản phẩm… |
Băng dính nạp tĩnh điện vào sản phẩm |
>100V |
|
Solder Paste: Bôi kem hàn lên bề mặt PCB |
Nạp tĩnh điện trong quá trình bôi kem hàn lên bản mạch |
>150V |
|
Mounting |
Cuộn reel nạp tĩnh điện vào linh kiện |
>200V |
|
Reflow |
Không có |
|
|
Kiểm tra, dán nhãn, chuyển lên xe để hàng |
Phát sinh điện áp khi bóc băng dính khỏi bản mạch |
>300V |
|
Dán tem chịu nhiệt lên PCB |
Tem phát sinh tĩnh điện khi bóc tách |
>2000V |
|
Cắm linh kiện bằng tay |
Nạp tĩnh điện từ linh kiện nhựa, tụ điện |
>2000V |
|
Test Function |
Nhiễm tĩnh điện cảm ứng từ tấm Mica của Jig test |
>2000V |
|
Đóng gói bán thành phẩm |
Cuộn Reel ( nhựa thường), Túi đựng nhựa PE thường |
>1000V |
|
Nạp tĩnh điện từ vỏ nhựa |
Cảm ứng làm bản mạch bị nhiễm tĩnh điện |
>3000V |
|
Vỏ máy, linh kiện nhựa |
Vỏ máy khi cọ xát phát sinh trên 125V ở 2.5CM |
>125V |
|
Tự động |
Chi tiết chuyển động, Pad hút của robot nạp tĩnh điện khi hút sản phẩm |
>200V |
|
Băng tải |
Nạp tĩnh điện lên bản mạch ở vị trí dừng nhưng băng tải vẫn di chuyển |
>200V |
|
Công nhân thao tác với linh kiện nhạy cảm |
Tĩnh điện phát sinh từ con người không được truyền đến hệ thống nối đất |
>100V >1.0x10e9 Ohms |
2. Nguồn phóng tĩnh điện xảy ra trong quá trình sản xuất
|
Tên công đoạn |
Nguồn phóng tĩnh điện |
Mức điện áp |
|
Mounting |
Tĩnh điện từ PCB phóng tĩnh điện vào ESDS |
>200V |
|
Test PCBA, xếp lên khay/ xe đẩy |
Phóng tĩnh điện từ PCBA đến con người |
>150V |
|
Cắm linh kiện ( DIP) |
Phóng tĩnh điện từ Linh kiện đến PCBA |
>200V |
|
Test function |
Phóng tĩnh điện do hiện tượng cảm ứng từ PCBA tiếp xúc với chân pin test |
>200V |
|
EOS máy test ICT khi có rò rỉ điện áp |
>5V EOS |
|
|
Bắt bít cố định PCBA vào vỏ nhựa |
Phóng tĩnh điện/EOS từ máy bắt vít |
>200V |
|
Repair/Rework |
Điện áp EOS rò rủ từ bàn khò nhiệt, mỏ hàn gây ra EOS/ESD |
>5V |

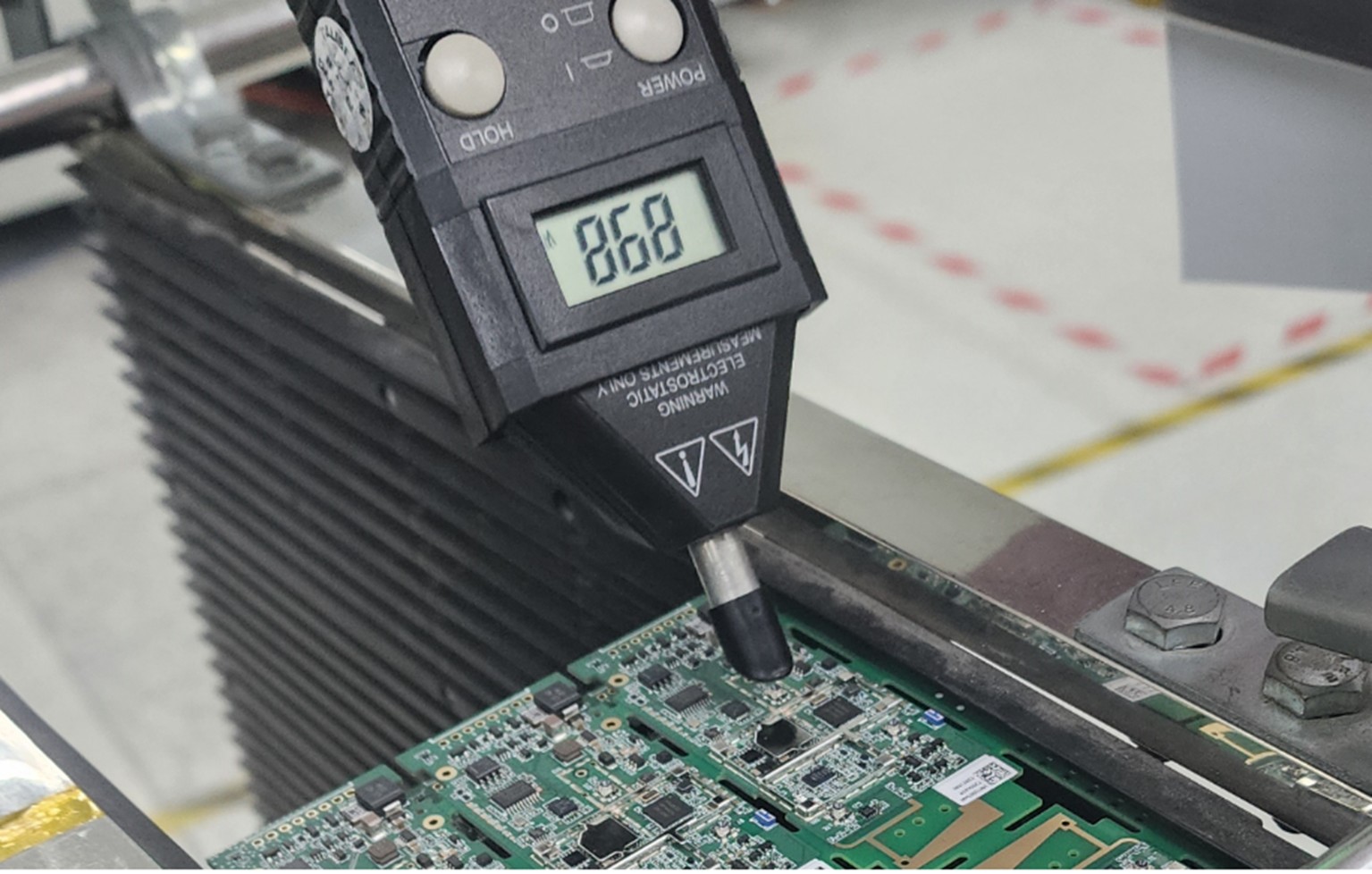

List thiết bị sử dụng để đo và kiểm tra tĩnh điện :
|
Hạng mục |
Tên thiết bị |
|
Đo điện áp tĩnh điện |
|
|
Thiết bị đo điện trở |
|
|
Đo điện áp tĩnh điện trên người khi di chuyển |
|
|
Phát hiện lỗi tĩnh điện (ESD Event) |
|
|
Kiểm tra nhiễu EMI/EOS, điện trở hệ thống nối đất |
|
|
Thiết bị đo Ionizer |

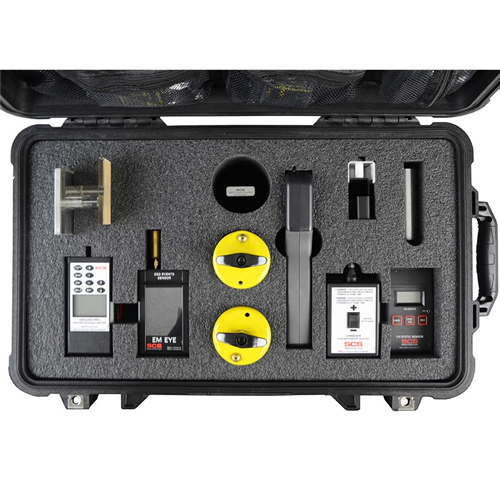

Ngoài ra để đánh giá được lỗi tĩnh điện một cách toàn diện có thể tham khảo model sau: Bộ KIT đánh giá tĩnh điện
