Hướng dẫn đo điện trở vòng đeo tay tĩnh điện
1. Kiểm tra điện trở hệ thống dây đeo cổ tay (Wrist Strap System Resistance)
Tài liệu tham chiếu:
-
ANSI/ESD S1.1 – Wrist Straps
Thiết bị cần thiết:
-
Điện cực cầm tay
-
Thiết bị kiểm tra tích hợp (Integrated checker)
-
Thiết bị đo điện trở
-
Dây đo (Test leads)

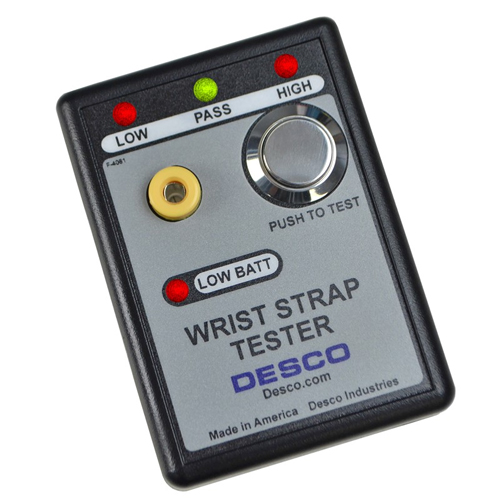

1.1. Kiểm tra bằng thiết bị tích hợp (Integrated Checker)
-
Chọn chế độ Wrist Strap trên thiết bị kiểm tra tích hợp (nếu có).
-
Đeo vòng đeo tay ESD vào cổ tay người sử dụng, kết nối dây nối đất với vòng đeo tay.
-
Điều chỉnh vòng đeo tay để đảm bảo tiếp xúc tốt.
-
Cắm đầu dây nối đất vào ổ cắm kiểm tra trên thiết bị tích hợp.
-
Dùng một tay ấn và giữ tấm tiếp xúc/kiểm tra theo hướng dẫn của nhà sản xuất cho đến khi phép đo hoàn tất.
-
Xác minh kết quả: Điện trở của hệ thống dây đeo cổ tay phải đáp ứng yêu cầu quy định.
1.2. Kiểm tra bằng thiết bị đo điện trở (Resistance Measurement Apparatus)
-
Đeo vòng đeo tay vào cổ tay người sử dụng, kết nối dây nối đất với vòng đeo tay.
-
Điều chỉnh vòng đeo tay để đảm bảo tiếp xúc tốt.
-
Nối dây nối đất vào cực âm (–) của thiết bị đo điện trở.
-
Kết nối một đầu dây đo với cực dương (+) của thiết bị đo, đầu còn lại nối với điện cực cầm tay.
-
Tay đeo vòng ESD cầm lấy điện cực.
-
Cấp nguồn 10V, chờ 5 giây (hoặc đến khi thiết bị ổn định).
-
Nếu điện trở đo được < 1.0 x 10⁶ Ω, ghi nhận kết quả.
-
Nếu điện trở đo được ≥ 1.0 x 10⁶ Ω, chuyển thiết bị sang 100V và đo lại.
-
Ghi nhận kết quả sau khi thiết bị ổn định hoặc sau 15 giây.
-
-
Xác minh kết quả: Điện trở hệ thống dây đeo cổ tay phải đáp ứng yêu cầu quy định.
Lưu ý: Nếu sử dụng hệ thống dây đeo có điện trở < 1 MΩ, người dùng có thể cảm nhận điện áp khi đo.
1.3. Xử lý sự cố (Troubleshooting)
-
Kiểm tra dây đo: đảm bảo không bị lỏng, đứt hoặc rời khỏi thiết bị.
-
Xác minh thiết bị kiểm tra tích hợp và dây đo đi kèm có khả năng đo được cả giá trị lớn hơn và nhỏ hơn phạm vi cần đo.
-
Kiểm tra thiết bị đo điện trở (khi dùng với dây đo phù hợp) có khả năng đo được cả giá trị lớn hơn và nhỏ hơn phạm vi cần đo.
-
Kiểm tra điện cực cầm tay: nếu có bám bẩn, làm sạch theo hướng dẫn của nhà sản xuất và để khô hoàn toàn trước khi thử lại.
- Đảm bảo điện cực cầm tay, khi sử dụng với thiết bị kiểm tra tích hợp hoặc thiết bị đo điện trở và dây đo phù hợp, có thể đo được cả giá trị lớn hơn và nhỏ hơn phạm vi cần đo.
