HỆ THỐNG GIÁM SÁT TĨNH ĐIỆN CHO NHÀ MÁY ĐIỆN TỬ
- TÁC HẠI CỦA TĨNH ĐIỆN TỚI LINH KIỆN ĐIỆN TỬ
- ƯU NHƯỢC ĐIỂM CỦA PHƯƠNG PHÁP KIỂM SOÁT TĨNH ĐIỆN TRUYỀN THỐNG
- HỆ THỐNG KIỂM SOÁT TĨNH ĐIỆN TỰ ĐỘNG SMP
- SO SÁNH SMP VÀ TRUYỀN THỐNG
- SO SÁNH MỘT SỐ HỆ THỐNG KIỂM SOÁT TĨNH ĐIỆN TRÊN THỊ TRƯỜNG
1. TÁC HẠI CỦA TĨNH ĐIỆN TỚI LINH KIỆN ĐIỆN TỬ

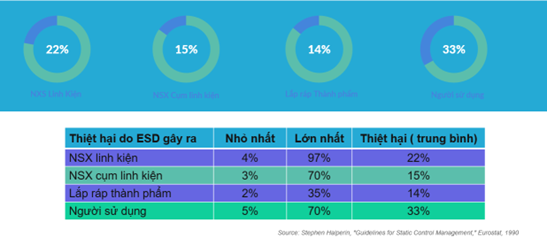

Theo thống kê của hiệp hội chống tĩnh điện quốc tế (ESDA) thì tĩnh điện là nguyên nhân hàng đầu làm hỏng hóc các thiết bị và linh kiện điện tử.

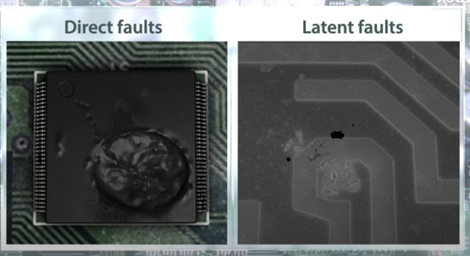

Tuy nhiên việc kiểm soát, phát hiện sản phẩm phẩm lỗi không đến tay người tiêu dùng gặp rất nhiều khó khăn do tĩnh điện gần như tàng hình với con người nhưng lại có thể làm hỏng các linh kiện nhạy cảm tĩnh điện như IC, CMOS, PCBA…..Đặc biệt là lỗi tiềm ẩn. Lỗi này chiếm tỉ lệ rất lớn và khi đến tay người sử dụng gây lỗi làm thiệt hại rất lớn đến uy tín về chất lượng , sự tin tưởng của khách hàng cũng như chi phí bảo hành.
1. ƯU NHƯỢC ĐIỂM CỦA PHƯƠNG PHÁP KIỂM SOÁT TĨNH ĐIỆN TRUYỀN THỐNG
Để kiểm soát tĩnh điện thì phương pháp truyền thống là giảm thiểu tối đa tất cả các nguy cơ, vật tư phát sinh tĩnh điện, phóng tĩnh điện trong khu vực kiểm soát tĩnh điện (EPA) bao gồm:
- Hệ thống nối đất cho toàn bộ vật tư vẫn điện, truyền dẫn tĩnh điện trong khu vực sản xuất như: mặt bàn , mặt sàn, máy móc thiết bị, con người…..
- Loại bỏ các đối tượng phát sinh nhiều tĩnh điện trong khu vực sản xuất
- Sử dụng ionizer để loại bỏ tĩnh điện tại những khu vực phát sinh nhiều tĩnh điện và vật cách điện trong khu vực sản xuất
- Sử dụng bao gói chống tĩnh điện để bảo vệ linh kiện nhạy cảm ra ngoài khu vực EPA
- Cần nhân sự làm công việc như: đánh giá, kiểm tra định kỳ các hạng mục chống tĩnh điện, kiểm tra tuân thủ kiểm soát tĩnh điện của con người.
Tuy nhiên việc triển khai kiểm soát tĩnh điện truyền thống này còn nhiều vấn đề tồn tại như sau:
1. Không phát hiện, đo lường chính xác lỗi ESD xảy ra. Đơn thuần chỉ là phòng ngừa và đánh giá định kỳ với chu kỳ dài.
2. Hệ thống nối đất thường có vấn đề liên quan đến nhiễu EMI, EOS nhưng rất khó phát hiện và theo dõi
3. Tốn nhiều chi phí cho việc lắp đặt ionizer ở tất cả các vị trí có rủi ro. Tốn chi chi và nhân lực đi đo và kiểm tra ioinzer
4. Không có dữ liệu, báo cáo phân tích để đánh giá nguy cơ tĩnh điện, vị trí nào xảy ra lỗi để có thể cải tiến. Cũng như khó chứng minh và tạo sự tin tưởng, hài lòng với khách hàng.
Đó là lý do hệ thống SMP ra đời và giải quyết toàn bộ các vấn đề trên.
3. HỆ THỐNG KIỂM SOÁT TĨNH ĐIỆN TỰ ĐỘNG SMP
Trong nhiều năm, các nhà sản xuất thiết bị điện tử đã luôn trăn trở với câu hỏi:
"Làm sao để biết chắc?"
Làm sao để biết rằng sản phẩm của bạn không bị hư hại do quá áp điện (EOS) hoặc phóng tĩnh điện (ESD)?
Làm sao để biết rằng sản phẩm lỗi không đến tay khách hàng?
Với Chương trình Quản lý Tĩnh điện SCS – Static Management Program (SMP), cuối cùng bạn đã có câu trả lời: Bạn biết rõ.
SMP mang đến cho các công ty một phương pháp hiệu quả để phát hiện sự kiện phóng tĩnh điện (ESD) và giúp ngăn ngừa hư hỏng linh kiện.
Các thiết bị kiểm soát tĩnh điện giúp doanh nghiệp tạo ra lợi thế cạnh tranh trên thị trường bằng cách giảm thiểu tổn thất do ESD, nhiễu điện từ (EMI) và quá áp điện (EOS).
3.1 770044-GROUND MASTER/THIẾT BỊ GIÁM SÁT HỆ THỐNG NỐI ĐẤT
Ground Master là thiết bị đo và giám sát điện trở nối đất của hệ thống nối đất.
- Đảm bảo điện trở trong dải cho phép
- Giám sát nhiễu EMI trong hệ thống nối đất
- Cầu chì bảo vệ tự ngắt để đảm bảo an toàn cho toàn bộ hệ thống nối đất
Thiết bị giám sát tĩnh điện khu vực làm việc sẽ giám sát liên tục 2 khu vực làm việc đồng thời.Giám sát điện trở và điện áp của người làm việc, điện nối đất của mặt bàn làm việc, điện trở và nhiễu EMI của thiết bị trong khu vực làm việc.
- Giám sát điện trở, điện áp tĩnh điện trên người, EOS
- Cực kỳ an toàn cho người với điện áp đo chỉ 0.05V
Là giải pháp toàn diện cho việc đảm bảo nối đất cho con người, bàn làm việc và thiết bị. Giảm thiểu tối đa ảnh hưởng của EOS trong khu vực làm việc.

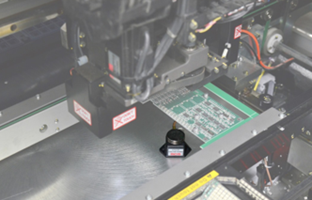

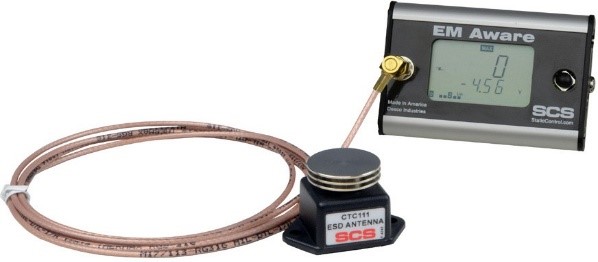

3.3 770066 EM Aware
EM Aware là hệ thống giám sát với 3 thông số chính giúp bạn có thể nhận diện được vấn đề về ESD:Phóng tĩnh điện ( ESD Event), thay đổi điện áp tĩnh điện và đặc tính của ioinizer
- Đo mức tĩnh điện trong khu vực sản xuất và trên sản phẩm. Tự động cảnh báo khi giá trị vượt ngưỡng đã cài đặt
- Phát hiện lỗi ESD và vị trí xảy ra lỗi ESD và thời điểm xảy ra lỗi để biết chính xác sản phẩm và vị trí bị lỗi
- Đo và kiểm tra thiết bị khử tĩnh điện ( ionizer) với cả 3 thông số được đo bao gồm Decay +, Decay – và Offset Voltage
SCS Ion Pro™ là Ionizer được sử dụng để trung hòa tĩnh điện cho các đối tượng cách điện hoặc không được nối đất. Thiết bị khử tĩnh điện rất nhanh ( 1.5s ở 30cm) với mức cân bằng ion là ±3 volt đáp ứng vượt xa yêu cầu của ANSI/ESD S20.20 và ESD TR53. Ion Pro™ tự động đo giám sát cả hai chỉ số cân bằng ion và khử tĩnh điện, không cần có người và thiết bị đi đo và kiểm tra định kì
- Công nghệ Steady-State DC : tự động theo dõi và duy trì cân bằng ion ( Offset Voltage), Thời gian khử tĩnh điện ( Decaytime)
- Hiệu suất khử tĩnh điện nhanh hơn 30% so với công nghệ HDC-AC , <2s ở 30cm, cân bằng ion < ±3 V vượt trội hoàn toàn các model khác
- Không cần nhân sự đi đo và bảo trì quạt thường xuyên: Tự động đo và kiểm tra các chỉ số của quạt, kết nối với phần mềm.
- Công nghệ Ion Gause: Tự động theo dõi chỉ số, đo và cân bằng lượng ion dương và âm < ±3 V
- Giám sát toàn bộ quạt thông qua : Phần mềm SMP
- Hai tốc độ gió, đầu kim Tungsten độ bền cao ít phải thay thế, vỏ kim loại bằng thép không gỉ, phù hợp cho phòng sạch.
- Đáp ứng tiêu chuẩn: ANSI/ESD S2020 và TR53

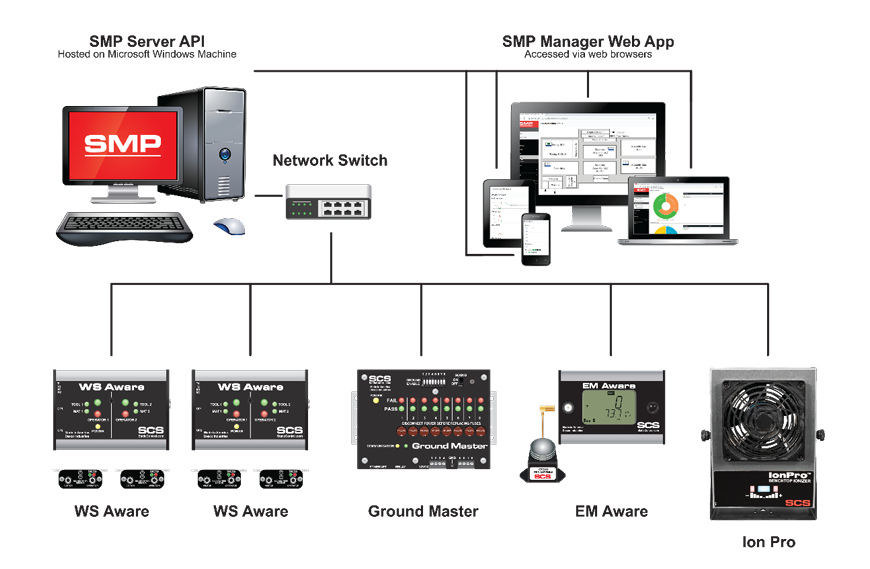

3.5 SMP Hệ thống kiểm soát tĩnh điện
Khác với các hệ thống truyền thống chỉ đánh giá nguy cơ tiềm ẩn, SMP kết hợp cùng thiết bị chẩn đoán tĩnh điện độc quyền của SCS, giúp phát hiện và đo lường chính xác các sự kiện ESD và tình huống quá áp điện (EOS) thực tế xảy ra.
- Phát hiện và xử lý các vấn đề liên quan đến ESD, EMI và EOS
- Cải thiện tỷ lệ sản phẩm đạt chuẩn (yield)
- Tiết kiệm chi phí
- Nâng cao sự hài lòng của khách hàng

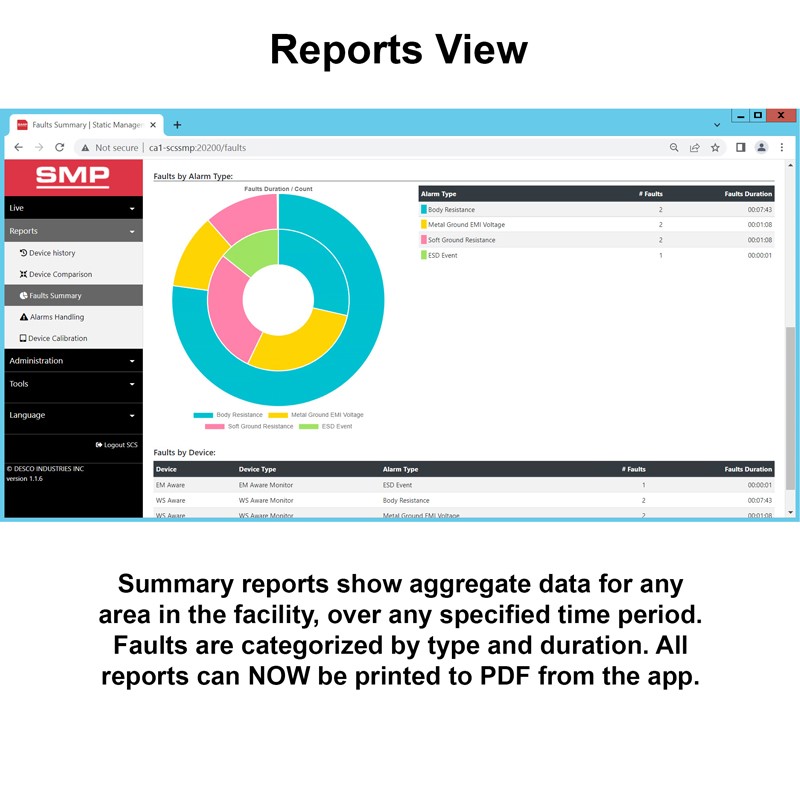

- Ghi nhận, lưu trữ và phân tích dữ liệu ảnh hưởng trực tiếp đến sản phẩm của bạn
- Không chỉ đơn thuần kiểm tra các biện pháp phòng ngừa có hoạt động hay không

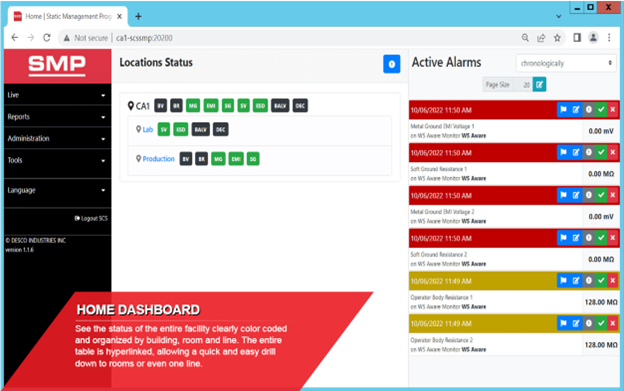

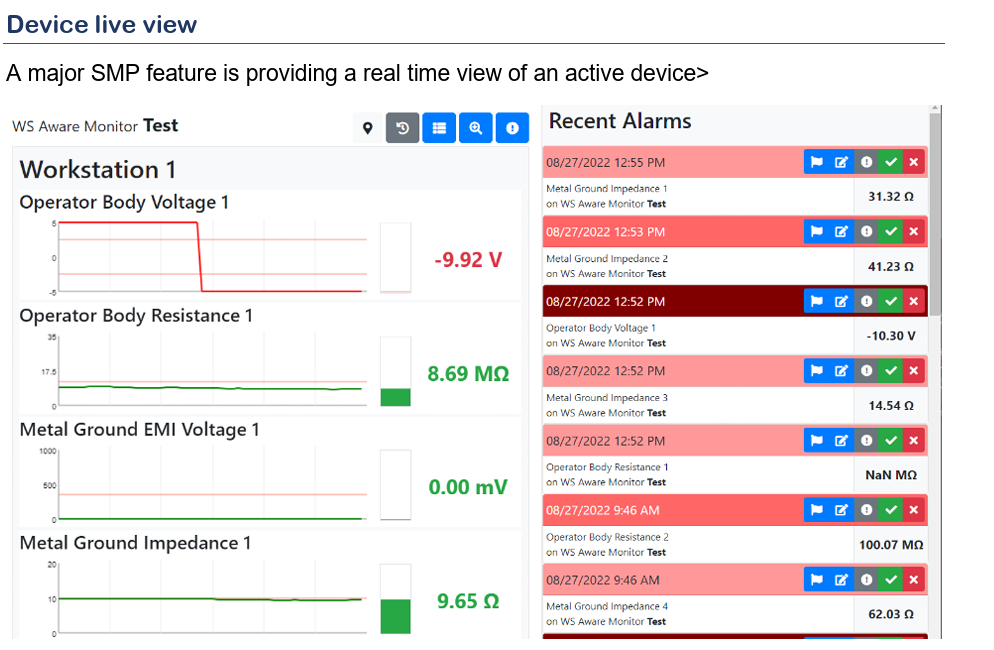

Dashboard (Bảng điều khiển):
Hiển thị trạng thái tổng thể của toàn bộ nhà máy với mã màu rõ ràng, được tổ chức theo tòa nhà, phòng và dây chuyền. Mỗi bảng đều có liên kết, cho phép truy cập nhanh đến từng phòng hoặc dây chuyền cụ thể.

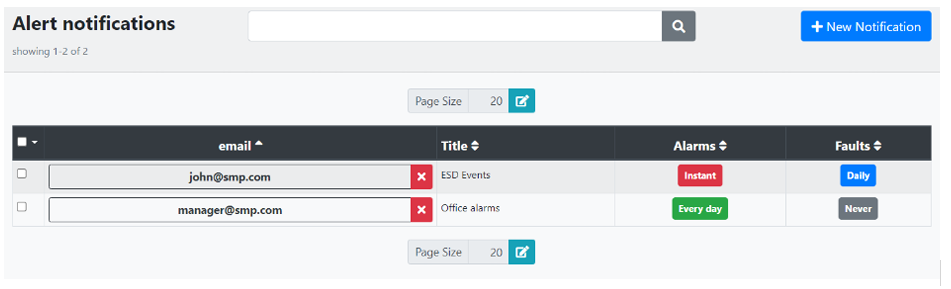

Alarms (Cảnh báo):
Danh sách các cảnh báo mới nhất từ tất cả các thiết bị được hiển thị ở bên phải hầu hết các trang. Khi sự cố được xử lý, cảnh báo có thể được xóa khỏi danh sách.
Phần mềm Static Management Program (SMP) được thiết kế để sử dụng cùng với các thiết bị sau:
-
EM Aware Monitor (770066)
