DESCO 98221 -Thiết bị xác minh hiệu chuẩn màn hình giám sát vòng đeo tay

Model : 98221

Maker: DESCO

Made in: USA

Thiết bị xác minh hiệu chuẩn DESCO 98221 được sử dụng để thực hiện việc kiểm tra xác minh giới hạn thử nghiệm định kỳ cho các thiết bị giám sát vòng đeo tay chống tĩnh điện.

Yêu cầu tư vấn

Thiết bị kiểm tra xác minh DESCO 98221

sử dụng để xác minh định kỳ giới hạn của các loại màn hình giám sát vòng đeo tay của DESCO có sử dụng công nghệ Wave Distortion. Việc xác mình có thể thực hiện mà không cần tháo rời các màn hình giám sát khỏi các khu vực trạm làm việc. Tần suất thực hiện việc xác minh phụ thuộc vào mức độ quan trọng của từng hạng mục nhạy cảm với tĩnh điện. Theo khuyến nghị việc hiệu chuẩn thiết bị xác minh kiểm tra cũng như màn hình giám sát cần được thực hiện hàng năm.

Thiết bị đáp ứng tiêu chuẩn ANSI/ESD S20.20 và tiêu chuẩn tuân thủ kiểm tra ESD TR53

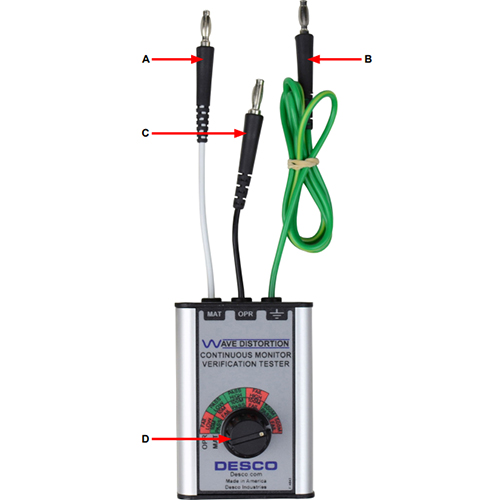

A. Đầu kết nối với đầu nối thảm

B. Đầu kết nối với đất của thiết bị

C. Đầu kết nối với màn hình giám sát

D. Công tắc xoay kiểm tra mạch thử nghiệm

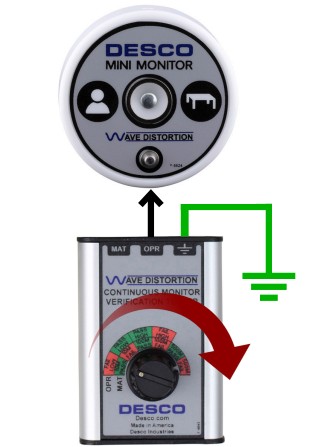

1. Cách kiểm tra xác minh cho màn hình giám sát DESCO 19431

A. Cách kiểm tra mạch giám sát vòng đeo tay
Kết nối dây màu xanh (Giắc đầu nối B) với điểm nối đất Kết nối dây màu đen ( Giắc đầu nối C) với màn hình giám sát vòng đeo tay Cách kiểm tra : Xoay công tắc sang vị trí OPERATOR FAIL LOW. Đèn LED hiển thị trạng thái của người sử dụng sáng màu đỏ và âm thanh báo động sẽ kêu Xoay công tắc sang vị trí OPERATOR PASS LOW . Đèn LED hiển thị trạng thái của người sử dụng sáng màu xanh lá cây Xoay công tắc sang vị trí OPERATOR PASS HIGH . Đèn LED hiển thị trạng thái của người sử dụng sáng màu xanh lá cây Xoay công tắc sang vị trí OPERATOR FAIL HIGH. Đèn LED hiển thị trạng thái của người sử dụng sáng màu đỏ và âm thanh báo động sẽ kêu Ngắt kết nối dây kiểm tra người sử dụng khỏi màn hình

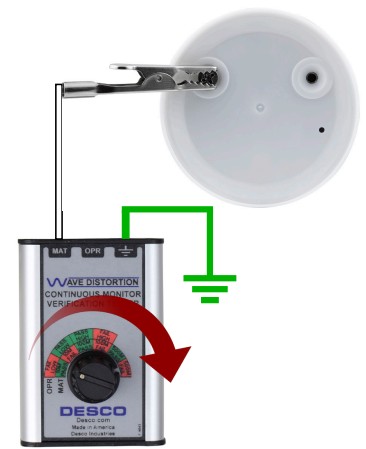

B. Cách kiểm tra mạch giám sát thảm bàn làm việc
Kết nối dây màu trắng ( giắc nối A) qua đầu kẹp cá sấu với chốt gắn thảm Cách kiểm tra : - Xoay công tắc sang vị trí MAT 10M PASS. Đèn LED hiển thị trạng thái của thảm bàn làm việc sáng màu xanh lá cây - Xoay công tắc sang vị trí MAT 10M FAIL. Đèn LED hiển thị trạng thái thảm bàn làm việc sáng màu đỏ và âm thanh báo động sẽ kêu

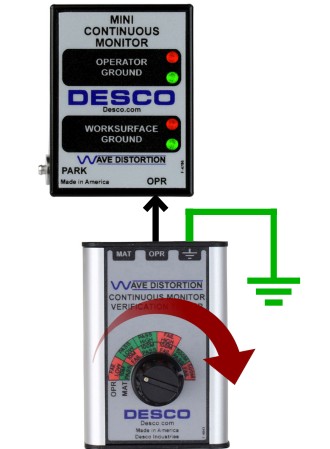

2. Cách kiểm tra xác minh cho màn hình giám sát DESCO 19239

A. Cách kiểm tra mạch giám sát vòng đeo tay
Kết nối dây màu xanh (Giắc đầu nối B) với điểm nối đất Kết nối dây màu đen ( Giắc đầu nối C) với màn hình giám sát vòng đeo tay Cách kiểm tra : Xoay công tắc sang vị trí OPERATOR FAIL LOW. Đèn LED hiển thị trạng thái của người sử dụng sáng màu đỏ và âm thanh báo động sẽ kêu Xoay công tắc sang vị trí OPERATOR PASS LOW . Đèn LED hiển thị trạng thái của người sử dụng sáng màu xanh lá cây Xoay công tắc sang vị trí OPERATOR PASS HIGH . Đèn LED hiển thị trạng thái của người sử dụng sáng màu xanh lá cây Xoay công tắc sang vị trí OPERATOR FAIL HIGH. Đèn LED hiển thị trạng thái của người sử dụng sáng màu đỏ và âm thanh báo động sẽ kêu Ngắt kết nối dây kiểm tra người sử dụng khỏi màn hình

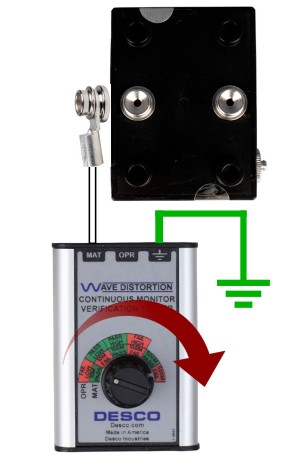

B. Cách kiểm tra mạch giám sát thảm bàn làm việc
Kết nối dây màu trắng ( giắc nối A) qua chốt bấm với chốt gắn thảm Cách kiểm tra : - Xoay công tắc sang vị trí MAT 10M PASS. Đèn LED hiển thị trạng thái của thảm bàn làm việc sáng màu xanh lá cây - Xoay công tắc sang vị trí MAT 10M FAIL. Đèn LED hiển thị trạng thái thảm bàn làm việc sáng màu đỏ và âm thanh báo động sẽ kêu
